产品名称：智能数显、报警、控制仪表系列
产品型号：
产品报价：￥面议
产品特点：本系列产品包涵智能数显控制仪、智能流量积算仪、智能闪光报警器、多路巡检测量控制仪、手动操作器、智能信号隔离器。
智能数显、报警、控制仪表系列的详细资料：
概 述
本系列产品包涵智能数显控制仪、智能流量积算仪、智能闪光报警器、多路巡检测量控制仪、手动操作器、智能信号隔离器。采用了专用的集成仪表芯片，大大提高了仪表的抗干扰能力及稳定性，具有显示、控制、变送、通讯功能，万能信号输入。通过改变内部参数即可实现，可广泛运用在石油、化工、冶金、电力、造纸印染、酿造、烟草、航天基地等领域。
智能数显控制仪特点：
●可在线修改显示量程、变送输出范围、报警值及报警方式。
●软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
●数字化校准技术，无电位器等可调部件。
●热电偶冷端温度及热电阻引线电阻自动补偿。
●可对外接的二、三线制变送器提供配电功能。
●具备光电隔离的变送输出功能。
●具备光柱模拟显示功能。
●具备RS232或RS485通讯功能，采用标准MODBUS RTU协议可与上位机构成数据采集系统及控制系统。
技术参数
|
特 性 |
显示方式：以单排四位LED显示测量值(PV)，以单色光柱进行测量值百分比的模拟显示。 |
|
输 入
信 号 |
热 电 偶：K、E、S、B、J、T、R、WRe3-25；冷端温度自动补偿范围0～50℃，精度±1℃。 |
|
输 出
信 号 |
输出精度：同测量精度。
报警输出：继电器ON/OFF带回差,触点容量---AC220V/1A；DC24V/3A （阻性负载） |
|
使 用
环 境 |
环境温度：-10～55℃； |
|
型 号 |
说 明 |
||||||||
|
JY-WP- |
□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□ |
□ |
|
|
外形尺寸 |
C103 |
|
|
|
|
|
|
|
48×48mm |
|
C403 |
96×48mm（横式） |
||||||||
|
S403 |
48×96mm（竖式） |
||||||||
|
C703 |
72×72mm |
||||||||
|
C803 |
160×80mm（横式） |
||||||||
|
S803 |
80×160mm（竖式） |
||||||||
|
C903 |
96×96mm |
||||||||
|
TC803 |
160×80mm（横式）单回路单光柱 |
||||||||
|
TS803 |
80×160mm（竖式）单回路单光柱 |
||||||||
|
通讯输出方式 |
|
□ |
|
|
|
|
|
|
N：无通讯
A：RS-232C通讯口
B：RS-485通讯口 |
|
报警/变送输出方式 |
|
□ |
|
|
|
|
|
0：无输出
1：继电器
2：4～20mA
3：0～10mA
4：1～5V
5：0～5V
8：特殊规格 |
|
|
输入信号类型 |
|
□□ |
|
|
|
|
参见“输入类型” |
||
|
报警点数量 |
|
□ |
|
|
|
A:2
B:4 |
|||
|
报警方式 |
|
H/L |
|
|
上限或下限报警控制
(另附说明) |
||||
|
馈电输出 |
|
P |
|
一路DC24V输出 |
|||||
|
供电方式 |
|
T |
AC90～265V供电（开关电源） |
||||||
|
W |
DC24V供电（开关电源） |
||||||||
|
输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，订货时说明) |
|||||
|
代码 |
分度号 |
测量范围 |
代码 |
分度号 |
测量范围 |
|
0 |
K |
0～1300℃ |
17 |
4～20mA |
-1999～9999 |
|
1 |
E |
0～1000℃ |
20 |
Pt100 |
-199.9～650.0℃ |
|
2 |
S |
0～1600℃ |
21 |
Cu100 |
-50.0～150.0℃ |
|
3 |
B |
400～1800℃ |
22 |
Cu50 |
-50.0～150.0℃ |
|
4 |
J |
0～1200℃ |
23 |
BA2 |
-199.9～600.0℃ |
|
5 |
T |
-199.9～400.0℃ |
24 |
BA1 |
-199.9～600.0℃ |
|
6 |
R |
0-1600℃ |
27 |
0-400Ω线性电阻 |
-1999～9999字 |
|
7 |
N |
0-1300℃ |
28 |
Wre3-25 |
0～2300℃ |
|
10 |
0～20mV |
-1999～9999 |
29 |
Wre3-25 |
0～2300℃ |
|
11 |
0～75mV |
-1999～9999 |
31 |
0～10mA开方 |
-1999～9999字 |
|
12 |
0～200mV |
-1999～9999 |
32 |
0～10mA开方 |
-1999～9999字 |
|
13 |
0～5V |
-1999～9999 |
33 |
4～20mA开方 |
-1999～9999字 |
|
14 |
1～5V |
-1999～9999 |
34 |
0～5V开方 |
-1999～9999字 |
|
15 |
0～10mA |
-1999～9999 |
35 |
1～5V开方 |
-1999～9999字 |
|
16 |
0～20mA |
-1999～9999字 |
36 |
信号全切换 |
|
选型示例：JY-WP- C803-B2-20-A1L2H-PT
1 2 3 4 5 6
1： JY-WP 基本型号
2： C803 160×80mm（横式）
3： B2 带RS-485通讯(B)、4～20mA 输出(2)
4： 20 输入类型PT100
5: A1L2H 2组报警点输出（A）、第一报警点为低位报警（1L）、第二报警点为高位报警（2H）
6: PT 一路DC24V输出（P）、AC90～265V供电（T）

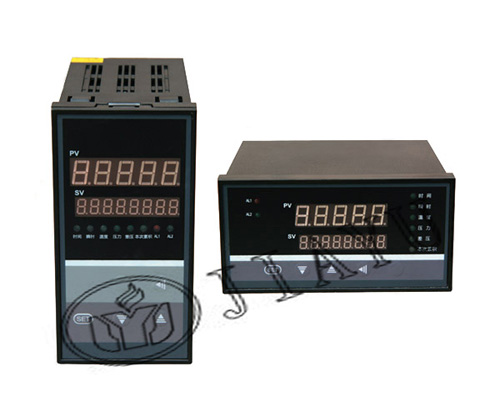

注：本系列产品图片仅供参考，不同功能的仪表外观有所差异。
二、智能数显、报警、控制仪表系列其它种类仪表（智能流量积算仪、智能闪光报警器、多路巡检测量控制仪、手动操作器、智能PID调节仪智能信号隔离器）如需要请与本公司联系，索取详细数据表。
|
参考
图片 |
|
|
|
|
|
|
|
仪表名称 |
智能
闪光报警器 |
智能
流量积算仪 |
多路巡检
测量控制仪 |
手动操作器 |
智能
PID调节仪 |
智能
信号隔离器 |
|
特点 |
采用全集成电路和LED发光体指示，接收电触点信号来实现自动报警的。它与各种电接触式控制、监测仪表配套使用 |
各种液体、气体过热蒸汽/饱和蒸汽的热能测量积算控制。多种输入信号功能，可配接各种差压、压力及频率式流量传感器（，可自由选择多种补偿方式 |
可巡回检测8～16路测量信号，各通道可同时输入不同的分度号，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。 |
增加了事件输入、强制手动输入、远程控制等功能；功能集成度高；增加了上电状态：手/自动状态选择功能。 能自动跟随输入值进行控制输出。 |
有变积分、变微分、变比例度、抗积分饱和、微分先行、无滞后方式的控制量上、下限限幅、对调节系统的对象辨别能力及自学习等功能。 |
与单元组合仪表及DCS，PLC等系统配套，输入单路或双路电流/电压信号，经运算、干扰抑制处理，变送输出隔离的单路或双路电流或电压信号，并提高输入/输入/电源间的电气隔离性能。 |
|
输入信号 |
常开接点 |
多种
热电偶、热电阻、电流、电压
及脉冲量 |
多种
热电偶、热电阻、电流、电压 |
多种
热电偶、热电阻、电流、电压 |
多种
热电偶、热电阻、电流、电压
给定、反馈信号 |
单路或双路
电流/电压信号 |
|
输出信号 |
输出
接点容量AC220V/1A |
DC 0～10mA、
DC 4～20mA、
DC 0～5V、
DC 1～5V
继电器输出
继电器ON/OFF带回差，
触点容量---AC220V/1A；光电隔离，RS-485，RS-232 |
DC 0～10mA、
DC 4～20mA、
DC 0～5V、
DC 1～5V
继电器输出
继电器ON/OFF带回差，
触点容量---AC220V/1A；
MODBUS RTU通信 |
可控硅输出：400V/0.5A
固态继电器输出：
6～24V/30mA
双向可控硅无触点开关输出：
400V/7A
（其它
同流量积算仪）
|
DC 0～10mA、
DC 4～20mA、
DC 0～5V、
DC 1～5V
继电器输出
隔离通讯接口RS485 |
单路或双路
电流/电压信号
RS232或RS485 |
|
特性
及
使用环境 |
工作环境：
环境温度：
0～50℃
相对湿度：
≤85%RH
AC 220V |
精度：±0.5%FS
-19999～99999字
工作环境：温度：0～50℃
湿度：≤85%RH |
精度：±0.5%FS
-1999～9999字
工作环境：
温度：0～50℃
湿度：≤85%RH |
精度：±0.5%FS
-1999～9999字
工作环境：
温度：0～50℃
湿度：≤85%RH
DC 24V
功耗：≤5W |
精度：±0.5%FS
-1999～9999字
工作环境：
温度：0～50℃
湿度：≤85%RH
DC 24V
功耗：≤5W |
精度：±0.5%FS
温漂：±0.01%F·S/℃
工作环境：
温度：-10～+55℃
湿度：10-90%RH供电：AC 220V
DC 24V
功耗：≤5W |
