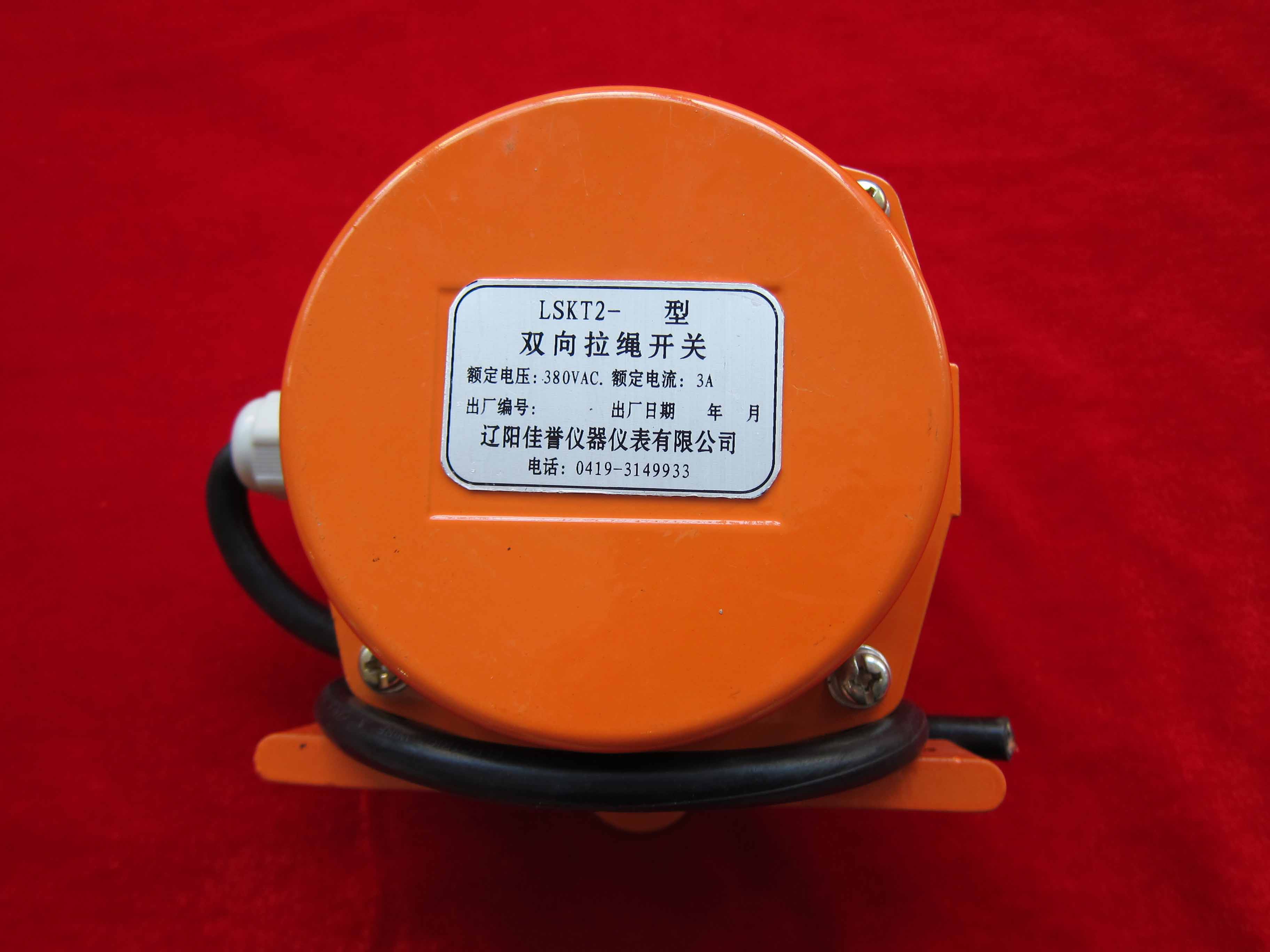

概   述

该拉绳开关采用回转式凸轮结构，它由拉杆转臂、凸轮、回拉弹簧、微动开关等组成。

当拉杆转臂回转时，凸轮随之转动。使微动开关动作，输出开关量，发出报警信号和停机

信号。复位方式：自动复位为Ⅰ型，手工复位为Ⅱ型。自动复位型当拉杆转臂解除拉力后，

凸转结构自动复位到原始状态。手工复位型，因凸轮轴回转到一定角度自锁定位。需操作

手工复位手柄后凸轮方能返回原始状态。

这种双向拉绳开关是用于带式输送机沿线紧急停机的一种安全保护装置。广泛适用于

煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机，特别适合在沿海

及恶劣环境下使用。

技术参数

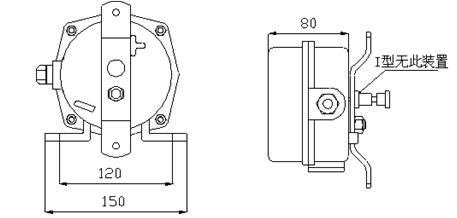

安装说明

双向拉绳开关应设置在带式输送机人行通道一侧，通过螺栓将开关固定在带式输送机中间机架的槽钢

上，或安装在现场自备的角钢上，角钢与中间架焊接。拉绳开关间的距离最大不应超过35m。开关距头部滚筒或尾部滚筒距离宜为10～20m。开关间用覆塑钢丝绳连接。钢丝绳松紧要适宜，同时钢丝绳应每3～4m设一托绳环，托绳环焊接在带式输送机中间架上。对两侧设人行道的带式输送机，在带式输送机的每一侧均应设双向拉绳开关。

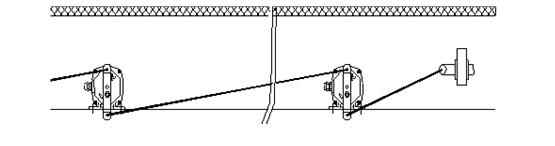

安装示意图
