一 概述

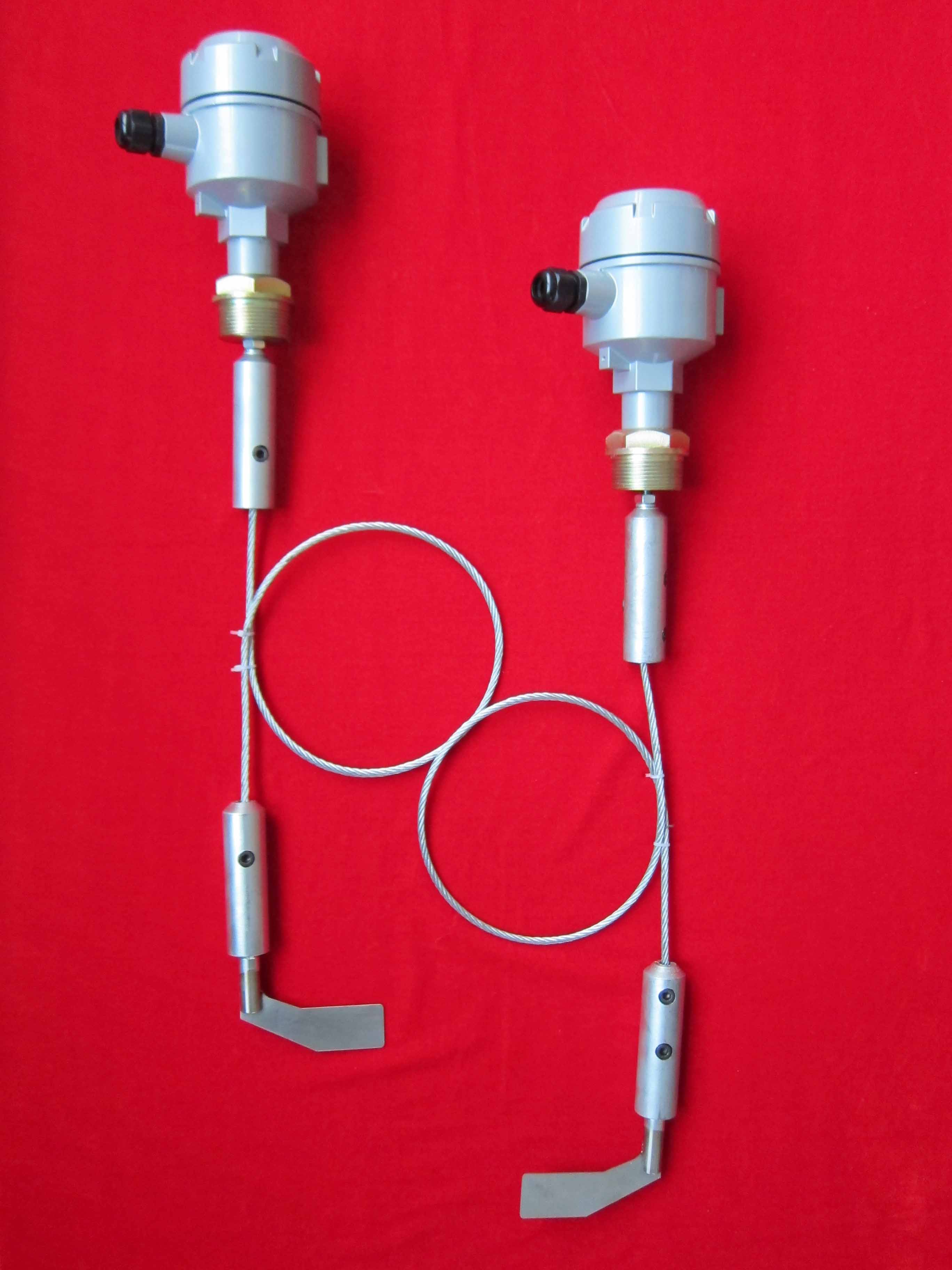

阻旋式料位计由电机驱动叶片旋转，当物料阻挡叶片时，电机带动开关动作，输出一个开关信号，实现对料位的控制和报警功能，可广泛应用于矿粉、化肥、水泥、煤粉、粮食等各种料仓内固体物料的上、下限报警或控制。

二 技术参数

   物料状态：粉， 粒状

    粒度：≤20mm　        容重：≥0.5g/cm³

    物料温度：常温型0～55℃；高温型55～185℃

    物料湿度：以不粘附叶片为限

    环境条件：温度：-10～55℃；湿度：≤85%

    仓内风压：≤0.6Mpa

    旋转速度：6r/min

    信号延迟时间：1-5S

    工作电源：220V.AC，50Hz    输出触点容量：250V.AC，5A

    连接方式：螺纹：G11/2″  法兰：DN65　PN0.6或按用户要求

    传动杆长度：标准型：150～500mm；加长型：500～1200mm

三 仪表安装

侧装仪表：在安装时要躲开下料口，防止物料直接冲击，检测杆长度应超过上下挂料层。

防爆型仪表：安装要求符合防爆现场规定。不可以带电进行调试操作。仪表在安装前于安全场区调试好后再进行安装，并且安装好所有仪表及防爆设施后，方可送电。
