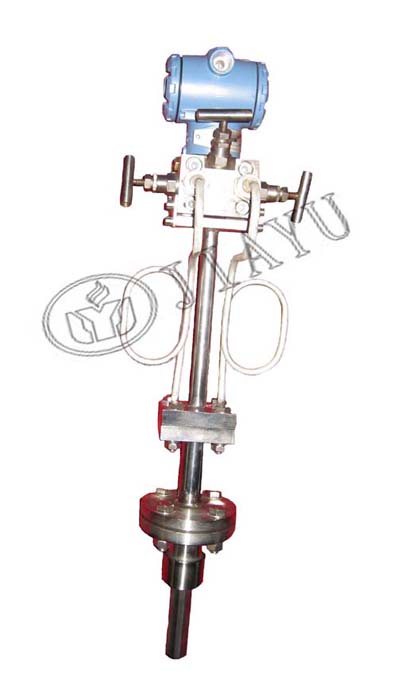

产品名称:均速管流量计/托巴管流量计
产品型号:
产品报价:¥面议
产品特点:无
均速管流量计/托巴管流量计的详细资料:
一 概述
均速管流量计/托巴管流量计是一种新型的流量测量仪表。它由均速管流量传感器、引压附件与差压显示仪表组成。由于采用了独特的结构设计和测量杆整体加工的工艺,使其适用于高温、高压等环境的使用。固可广泛运用在石油、化工、冶金、电力、城市管网的液体、气体、蒸汽等液体的测量。
二 特点
结构简单,一体化式
压力损失小(与孔板相比仅为孔板的5%以下)
动力消耗小,节能效果显著
安装拆缷方便,维护量小
适应范围宽,长期稳定性好
管道口径适用范围大,当管径增大时,采用插入式安装,其优越性突出
三 技术参数
通径范围 |
DN50~DN5000mm |
精度 |
±1%FS |
重复性 |
±0.1% |
量程比 |
1:8~1:10 |
工作压力 |
≤20MPa |
工作温度 |
≤450℃ |
介质粘度 |
≤30CP(相当于重油) |
材 质 |
传感器、三阀组为不锈钢;主体管、法兰为不锈钢或碳钢 |
法兰标准 |
采用化工部HG20592~20635-97法兰标准,其它法兰标准如GB、JB、T、ANSI、DIN用户定货注明 |
输 出 |
4-20mA二线制 |
电 源 |
24VDC |
防爆等级 |
dIICT5~6; iaIICT4~6 |
防护等级 |
IP67 |
测量介质 |
液体、气体、蒸汽 |
